ITX小钢炮掩体 海盗船Hydro Series H5 SF水冷散热器

　　组建一台小型化、个性化、高性能的“小钢炮”游戏主机是很多玩家的追求，或许是有鉴于此，在去年美商海盗船推出了卧式薄型机箱BULLDOG。那么问题来了，这类迷你高性能主机如何应对处理器散热问题？毕竟常见的风冷、水冷散热器由于高度和结构等原因难以安放在该类机箱内。这时，在散热性能和“占地面积”之间取得良好平衡的海盗船Hydro Series H5 SF水冷散热器应运而生。

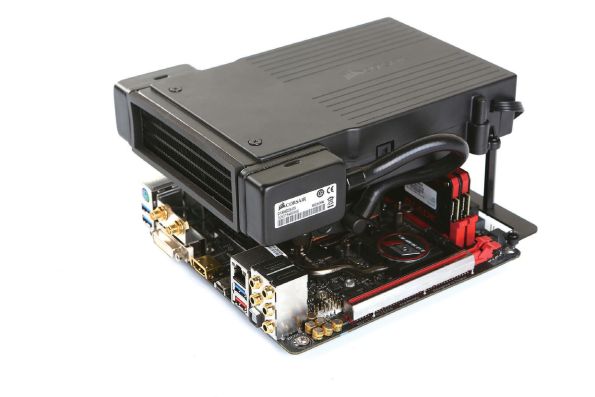

　　H5 SF是一款低矮造型水冷散热器，专为Mini-ITX规格主板和小型化机箱而设计（适用于所有Mini-ITX主板）。在产品形态上，它与常见的一体式水冷散热器有不小的区别，熟悉笔记本电脑内部散热和公版显卡散热器的玩家对这种底部抽风、侧出风式的涡轮风扇设计不会感到陌生。打开包装，可以发现原厂预敷散热膏的纯铜散热底座通过两条底渗透管材与上方的冷排连在一起。包装盒内还附带了通俗易懂的说明书，按照上面的图示我们很轻易地就将主板与H5 SF“合体”；管材与冷头连接处的角度可以微调以便上方冷排尽量靠近主板，而附赠的支架可固定在主板上，用三颗金属柱将冷排与主板固定在一起。安装完毕后，我们看到主板基本上“消失”了，因为H5 SF基本将主板整个覆盖住。在这里要特别提醒使用Skylake处理器的玩家们，虽然冷头处已经预敷散热膏，但由于本代处理器的底板变薄，因此安装后的H5 SF的冷头可能因为难以完全覆盖整个处理器表面而导致散热性能发挥失常——解决办法很简单，在安装冷头的时候在处理器上再涂一层散热硅脂就好了。

　　H5 SF的设计初衷是利用高风压风扇在保持安静的同时提供强力散热性能，除了为处理器降温，位于主板上方的冷排会让冷空气源源不断的穿过主板元件，兼顾主板散热——由于其进风区域基本能覆盖整个Mini-HTX主板，因此对处理器供电区域、PCH的发热也能进行吸收。与常见的各种散热器相比，这款产品的安装高度令人欣喜——其安装后的总高度仅为83mm（包含主板的整体厚度），搭配超薄机箱无忧。除了可完美适配海盗船BULLDOG、250D、380T和Air 240等迷你机箱外，H5 SF也能适配主流Mini-ITX机箱。需要注意的是，由于导管和金属支架会超出主板右侧边缘约2cm，部分主板托盘与机箱顶部距离过窄的机箱可能无法兼容H5 SF）。接下来我们利用手头的航嘉冷静王冰点机箱与它搭配进行了实际装机测试。搭配本次测试的处理器为英特尔Core i5 6600K，Mini-ITX主板为技嘉Z170N-Gaming 5，环境温度为22℃。在Windows 10系统下，我们利用AIDA64软件调用的传感器实时数据来观察H5 SF的散热表现。首先，在默认频率设置下，处理器温度仅为26℃。我们直接看将Core i5 6600K超频至4.4GHz后各负载情况的表现——在Prime95的In-placelarge FFTs极端烤机测试中，处理器核心满载时最高温度为70℃；在进行AIDA64稳定性测试（FPU勾选）过程中，处理器满载最高温度为63℃；最高特效运行《怪物猎人Online》Benchmark时，处理器最高温度仅为48℃（更多散热表现详情请见附图）。再看噪音表现方面——在温度高于65℃后，可以明显听到涡轮风扇的转速急速提高，此时利用噪声测试仪在距离风扇顶部10cm处测得噪音为49dB（距离1m处测得数据为37dB）。但“火力全开”状态持续时间并不算长，仅在Prime95负荷高得有点离谱的In-place large FFTs测试8分钟后出现，其余软件如游戏运行过程中并未发现温度和噪音飙升到这个水平（从人体感受来看，50dB为普通住宅水平、40dB为图书馆及交响乐低潮片断水平、30-20dB为安静的语音室及1.5米处小声谈话声，仅供参考）。整体来看，H5 SF这款散热器确实在散热性能和噪音控制方面取得了不错的平衡，特别是装在机箱中时，绝大多数应用中噪声都细不可闻。

　　作为一款特立独行的的小型化水冷散热器，H5 SF在目前的市场上恐怕找不到同类竞争对手。在处理器之外，它还有助于吸出整个机箱狭小空间内其它部件产生的废热，同时一体式的结构使得整个机箱内的布局显得更加清爽简约。相对于传统风冷散热器而言优势，其安装后只有84mm的高度十分喜人，同时散热性能和噪音表现也可圈可点。H5 SF的问世有助解决迷你主机的散热问题，创新的侧吹式涡轮风扇冷排设计令人耳目一新。这款产品出色的散热性能以及品牌、体积、噪音表现体现在599元左右的售价上，显得物有所值，想给手头“小钢炮”主机加一个强力掩体的玩家不妨考虑。

　　文、图/刘忆冰
