实战 全面打造500平方米数字化别墅

　　每次有读者来信想我们寻求帮助时，我们都感到无比的“兴奋”，因为这是一种压力也是一种动力。读者对我们的信任是对我们杂志的一种认可，因此我们需要打起十足的精神为之解决问题。本期的特别策划就是基于一位读者的来信，接近500平方米的全宅影音娱乐系统的建立是一个浩大的工程，我们把整个工程分为了网络、影音、安防、智能等数个子工程，这样也方便了其他读者朋友的需求。总之，大家各取所需。我们的目的只有一个：让人人都享受到数字家庭带来的便捷与快乐。

　　数字家庭基础建设

　　网络系统

　　现代家庭已经离不开网络，一个数字化、智能化的数字家庭更是在建立在网络基础上。所以，建设数字家庭的第一步就是搭建一个通畅高速的家庭网络。

　　网络中心位置设定

　　根据户型图，这套一共4层楼的别墅要实现高速流程的家庭网络，肯定是需要依靠有线网络和无线网络相结合的方案。因此，和所有的网络建设方案一样，我们首先需要确定的是网络中心的位置。经过交流沟通，这套别墅原本的设计的弱电箱位于地下层的健身房位置，从这个位置来看比较隐蔽，因此我们也将整套房子的网络中心设立在此。由于所有网线都将集中在健身房弱电箱处，一般的弱电箱恐怕难以满足需求。所以我们建议放弃原有开发商提供的弱电箱，而单独购置一个网络机柜用作网络控制中心，用于放置所有的弱电设备，如电话交换机、有线电视分配器、网络交换机、ADSL Modem（光纤Modem）和路由器。

　　网络全覆盖

　　我们的最终目标是要全楼层实现网络全覆盖，因此需要每一个楼层都需要用到有线网络+无限网络的复合模式。即每一楼层布设有线网络接口以及安装无线路由器。

　　首先，来看地下层。或许大多数人会认为地下层需要使用到网络的有三个区域：健身房、影音室和花园。其实，大家都忘记了还有一个房间也可能会用到网络信号，那就是洗衣房。是的，现在已经有能够上网的洗衣机出现，洗衣房布设有线网络接口就能应对未来的需求。健身房和花园可以考虑使用无线网络覆盖。影音室是整个地下层的重点房间，不过这里需要留一个网络接口。或许大家会有疑问：影音室需要用到网络的影音设备很多，一个网络接口肯定不够用。没错，一个接口肯定是不够用的，这里留有的一个网络接口其实是用来连接无线路由器的。无线路由器一般有4个有线网络接口，所以扩展到4个网络接口后足以应对影音室设备的网络需求了。同时由于影音室位于整个楼层的中间位置，无线路由器放置于此，还能够保证无线网络信号覆盖整个地下层。

　　其次，我们来看第一层。第一层的餐厅和花园考虑使用无线网络信号覆盖，而厨房则需要布设一个网络接口（基于洗衣机同样的考虑，留有网络接口应对未来智能冰箱的需求）。同地下层一样，客厅的影音娱乐需要用到有线网络的设备也较多，比如智能电视机、智能盒子等等，因此需要在客厅电视柜位置留有一个有线网络接口用于连接无线路由器，既满足了有线网络接口需求，又满足了同楼层的无线网络覆盖。

　　接下来是第二层。第二层首先需要确定的是这一层的无线路由器的安放位置，有两个地方可选：书房和卧室。考虑到如果放在书房，那么茶室的无线网络信号会因为墙太多的缘故较为差，因此我们建议无线路由器的安放位置选择在卧室电视机处，能充分照顾到整个楼层的无线网络信号覆盖。茶室平时是和朋友喝茶聊天的地方，我们建议布设一个有线网络接口备用。此外，书房是肯定需要一个网络接口，而卧室电视机处由于有了无线路由器就仅需要一个有线网络接口即可。还有一种方案可以选择：如果你认为无线路由器放置在卧室影响美观，那么可以把无线路由器放置在茶室的隐蔽处，书房和卧室的无线网络信号可以通过在书房放置一个无线网络信号放大器来增强无线网络的信号。

　　最后来看第三层。第三层的房间功能单一，就只有一个主卧室。所以，我们在主卧室的电视柜处布设1个网络接口，用于连接无线路由器，用以覆盖全楼层的无线网络信号。

　　无线信号是关键

　　纵观整套别墅的网络布设，我们认为关键是无线网络信号的覆盖。由于每个楼层之间的水泥地板有钢筋，会造成信号屏蔽，试图一个无线AP覆盖两层或者三层楼的方案是不可行的，所以我们采用了在每层楼都架设无线网络路由器的方案。而每一楼层都有几个房间，因此无线路由器的信号强弱就更为关键了。因此我们建议选择穿墙能力较强的无线路由器。如果有部分房间无线网络信号不好，可以通过无线网络信号放大器来增强无线网络的信号。

　　架设好了网络，数字家庭就有了一个很好的基础。接下来我们就开始其他的智能系统设计。

　　在地下室打造

　　赏心悦目的私人影院

　　并不是说地下室的影院，就不用管外观，可以把箱子随意放置。越是地下室，反而应该越讲究。

　　影院，这个事物从开始的那一天，人们就没有停止过把他搬入家庭的想法。很多年以来，影院都以各种形式存在于家庭之中，对于普通家庭，可以打造家庭影院。对于别墅等高端住宅来说，可以打造私人影院。对于本次特别策划的这个案例来说，我们认为首先应该确认的便是方案的风格，因为可以使用的方案有三类，确定大方向，比什么都重要。

　　分清目标

　　虽然这是一个地下室，但是根据户型图我们可以看到这个空间的背部是有窗户的，也就是这说这个负一楼是有采光的地下室。那么，关于在这里组建的影院，我们认为业主可以考虑的几种方案，一类是家庭多媒体娱乐室、一类是私人影院。而打造这两类方案，均可以考虑音箱外摆、音箱入墙、音箱入天花多种方式。

　　前面那一页所使用的图片为CEDIA英国得奖案例，那便是一种针对于本户型可以参考的一个方案。其特点便是全隐藏，完全不破坏家居环境。这多用于家庭多媒体娱乐室的做法。

　　对于要求确实比较高，而且非常喜欢看电影的人来说，那么就必然会选择打造成私人影院。对于家庭私人影院这个概念来说，仿佛只是那些个别发烧友们的特殊爱好，但在美国和欧洲，聘请专业的私人影院设计师与安装公司来组建豪华私人影院早已成为富豪们不可或缺的奢侈消费之一。“影院”就是原汁原味、完完全全地展现电影艺术家创作效果的场所。电影导演、特效师、录音师的工作环境是专业设计的、使用了专业影音设备的电影后期工作室。因此，如果你的家庭影院房间环境能达到电影后期工作室的专业声学及光学标准（SMPTE/THX/ISF）同时也安装了专业的影音设备，那么你就能体验到与好莱坞大导演所看到和听到的相同的电影效果。如果家庭影院的装修融入了彰显个性色彩的室内美学元素，那么家庭影院就升级成为私人影院。

　　私人影院就该入墙

　　对于现在的案例来说，如果打造高端案例不入墙，让外摆的音箱去破坏家庭的环境，那明显是失败的。如果现在打造一套地下室影院，我会推荐这样的搭配。

　　高端影院是不会有妥协的，入墙就是为了让声音更好。但入墙由于箱体容积受限，所以前三就一定要用多单元的大式入墙音箱，比如Paradigm SIG-LCR5这一类的产品。SIG-LCR 5共拥有6个单元，作为Signature系列的入墙，它拥有了Signature音箱享有盛誉的超宽扩散和杰出音色匹配，SIG-LCR5一体化的高音/中音组合能够旋转90o。这个组合的精确度、准确度和精密的Signature分频器设计保持了驱动单元之间的适当扩散模式和单元与面板之间的互动，完全地保留了声音的完整。SIG-LCR5虽然是入墙喇叭，但官方却针对背箱给予了准确的设计定案的内部容积，以力求获得最大的全频带性能和输出。

　　这个系统最大的亮度，我认为是在环绕和低音炮上。在入墙音箱领域，百里登一直是一个积级的推进者，于是这一品牌把ADP（适应性的偶极）设计进嵌入式产品中。最终的成品便是SIG ADP。我们知道，传统的前冲式音箱无法在家中重现影剧院的环绕声，如果为了与前置音箱交融而让声音足够响亮，它们就会自己吸引注意力。减小它们的音量，它们就不会分散你的注意力，也不会与前置音箱交融。如同影剧院音箱，SIG ADP音箱能将你包围在声音里，而不会将你的注意力从你观赏的电影里分散走，它们为声舞台增加了尺寸和维度，当声音和效果从前置和中置音箱移到后置音箱时，确保了天衣无缝的过渡。同时，它们也是多声道音乐的理想之选，它们巨大的不定位声场给声学空间增加了多维真实感。作为一款入墙式音箱，SIG ADP拥有巨大的混响，全频带响应的不定位声场以及最先进的单元技术推动。而在安装固定上，则是由来自百里登的Ultra-Rigid压铸安装系统支持，非常方便也稳固无比。而天空声道，自然使用SIG-1.5R。

　　如何从一个嵌墙式低音炮上得到Reference品质的的表现（例如非凡的输出、惊人的清晰度、卓越的延伸和速度！），答案便是我们所选择的RVC-12SQ。严谨的大功率低音炮产生真实的能量。然而，目前大部分的嵌墙式低音炮无法制造严谨的低音，所以震动能量就不是一个问题。RVC-12SQ嵌墙低音炮就不是这样的。它就象脱开绳索的猎狗，没有传统的嵌墙式低音炮设计的约束，自豪地拥有两只安装在最先进震动相消设计结构里的14英寸驱动器，它自由下潜更深，达到表达清晰、震撼心灵的低音崭新境界。

　　低频因为激起墙壁震动并不是一件好事！传统嵌墙式低音炮通过反向与音圈运动的反作用力激发这些震动。百里登则反其道而行之，RVC-12SQ的两个低音单元同相位反方向发声，导致墙壁震动的物理抵消。与匹配的Paradigm X功放配合，通过广受好评的Paradigm Perfect Bass Kit数字房间校正系统的加强，RVC-12SQ提供的低频将震撼你的世界，而不是你的墙壁。在新建结构时，选购的BX-12SQ背箱通过增加精确的低噪导向孔，把输出最大化。事实上，如果你在此基础上另外选购专门的背箱，性能甚至会更好一些！

　　对于这个系统，我们推荐的前级放大器是马兰士SR8002，这也是目前支持杜比全景声与DTS：X双解码产品中，唯一能买到的独立前级系统。而后级则选择了和Paradigm音箱所搭配的西装产品Antham MCA50和PVA7。投影机则选择了支持4K的产品Sony VW500ES。

　　一体化高压Ultra-Rigid压铸盆架和固定式MDF安装系统。最先进的系统！刚硬的结构轻易承受着两只4”X14”低音单元产生的巨大能量的每一分贝！

　　最小的占用空间。翻新或新建结构时，安装进标准的2”X4”龙骨分割里面。

　　隔音与声学处理

　　对于这个房间的隔音处理，我们的建议是进行局部处理，主要处理和其他房间有共墙的部分。我们先从房间的隔音说起吧，最佳的方案是使用弹性减力墙加隔音毡的方式。要做好隔音，得从声音传播说起。声音传播有两条路径——空气传声(墙面和缝隙)和结构传声（刚性结构连接）。要降低空气传声，一是增加墙体的隔音，二是密封缝隙。要降低结构传声，就需要切断声音固体传递的途径（声桥），其方式便是打造弹性减力墙，具体的工具就是专业建声材料生产厂商的产品。

　　隔音墙主要由减震隔音器加封板等且成，减震隔音器据有特有的弹性阻尼特性，加上相应的隔音结构，专门针对这两类声音传播方式进行处理，可以有效地提高了房间的隔音性能。减震隔音器和封面板组成一个弹性结构。将传递到墙面的低频声能通过弹性结构的振动转化为热能，大大提高了低频的隔音性能。这种结构可以切断声桥，悬挂构造的墙、顶面、地板结构能切断声音的物理传导。隔音器也封板面形成了密闭空腔，一方面杜绝了缝隙的漏声，另一方面，构成了薄板共振吸声结构，具有吸收低频的特性。

　　而声学处理的方式则更多了，最原始的则是手工填棉做吸音层，而现在比较流行的方式是使用现成的吸音和扩散材料来做。具体的摆放，最好是咨询专业的安装公司来完成。

　　听音位置的设定

　　这个视听室，可以考虑使用阶梯座椅，这样可以让后排得到更好的观影感受。并且，更有影院的感觉。只是，要注意后排不要太靠近后墙，因为靠近后墙的地方都是低频驻波最严重的位置。

　　必不可少的数字娱乐装备

　　数字家庭当然离不开数字娱乐产品，我们的这位读者要求各个房间都有各自功能，因此需求的数字娱乐产品也不相同。为此，除开地下层的影音室外，我们为他的其他房间推荐了以下数字装备。

　　客厅篇

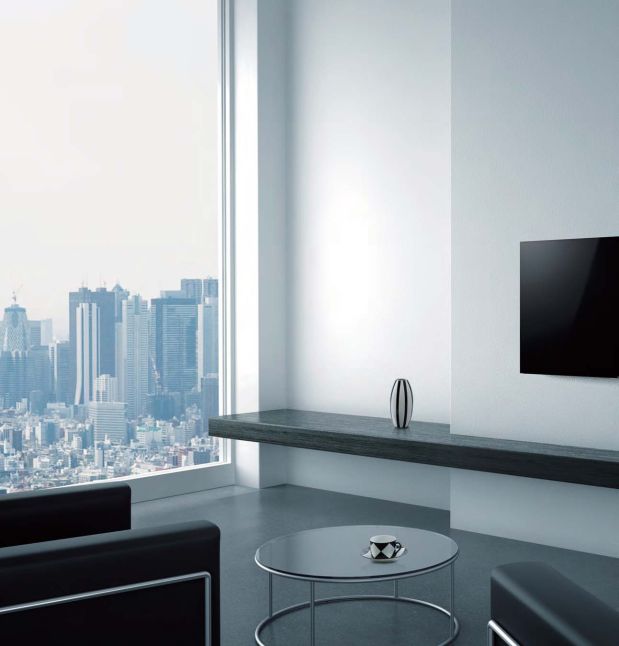

　　解决方案：大尺寸4K平板电视机营造客厅影音娱乐

　　虽然在地下层有了使用投影机的私人电影院，但中国人喜欢在客厅与亲朋好友一起欢聚一堂，齐享影音娱乐的感觉依然不会改变。关于这一点，别墅的主人还特别和我们强调客厅影音娱乐的重要性。在客厅，客厅的影音娱乐主角当然是电视机。

　　索尼KD-65X9000C

　　无论何时，电视机追求的依旧是画质第一，而在这方面，索尼一直拥有着优势。X9000C系列是索尼新推出的旗舰级产品，具有55英寸、65英寸和75英寸三种尺寸，而对于这种别墅的大面积客厅，65英寸是必须的。

　　为什么选择X9000C，除了画质之外，其4.9毫米超薄机身是最大的原因。作为客厅的影音中心，电视的外观设计与摆放对于客厅的美观至关重要。普通的电视通过在机身背部与墙体分别安装壁挂组件来实现壁挂，而X9000C在机身背部壁挂件上做了减法，只需从机身背部下方较厚的部分拉出壁挂U形钩，挂在专门设计的墙体壁挂件上就可以完成壁挂，并且壁挂钩占用的是超薄部分后方的空余空间，充分利用了壁挂的每一寸空间。这让X9000C壁挂后，墙面与屏幕表面的距离仅4厘米，让人感觉电视紧贴并悬浮于电视墙上，犹如壁画一般。而对比之下，普通电视与曲面电视在壁挂后显得格外臃肿，打乱了简约客厅空间的极简风格。

　　画质是电视产品的根基，同时也是索尼电视的核心优势。自2012年索尼电视进入4K时代，每一代4K产品的升级都伴随着索尼全新画质技术的研发应用，而全新的4K图像处理芯片—X1所驱动，再一次将画质推向了一个新的高度。X900C系列搭配这颗强劲的4K图像处理芯片X1。通过它，索尼X9000C可利用精锐光控技术让观众看到明暗对比更加显著的画面，犹如现实中的光影与暗部视觉效果。同时，X9000C系列在特丽魅彩显示技术的支持下，可绽放艳丽动人的斑斓色彩。值得一提的是，在4K图像处理芯片X1驱动的4K迅锐图像处理引擎PRO更加强大。全新的数据库，拥有更丰富的影像数据库，配合数字降噪、噪点粉碎器、自相似精密显像、平面区域侦测等技术，可优化各种信号输入源的图像接近4K画质，真正体验每时每刻的4K影音。

　　在音质方面，X9000C也不容小觑。X9000C搭配有索尼独有的醇音技术+，通过“DSEE HX数字音频增强引擎”，可分析压缩音乐文件的声音信息，应用独特的算法恢复丢失的谐波部分，可将压缩过的音频提升至接近Hi-Res高解析度音频的品质，无论何时都能再现原音。

　　而在智能体验方面，索尼也终于搭上了安卓的快速列车。X9000C搭载了安卓5.0操作系统，无论内容搜索、影片推荐，还是应用选择、游戏酷玩，清晰直观的操作界面能让用户迅速找到自己所需；此外，内置应用商店可以像智能手机一样在大屏幕上享受游戏和应用程序。而且配合触摸遥控器的语音搜索按钮，只需说出想要的内容，X9000C就能即刻呈现。

　　书房篇

　　解决方案：用PlayStation 4及索尼一系列官方产品，打造一套高品质的娱乐空间。

　　在很多人眼中，书房的功用就是工作与学习，在书房里面除了书之外，数字设备恐怕只有电脑了。然而别墅主人和我们交流沟通时，却透露出他对于书房的另外一个定义：游戏室。

　　PlayStation 4

　　用PlayStation 4（以下简称“PS4”）来打造家庭娱乐空间，其实已经是很多人的选择，一方面能够玩上各种优秀的游戏，还能将PS4作为蓝光播放机，从而省去单独购置碟机的开销，PS4也被称之为“最超值的蓝光机”。在书房环境中，玩游戏和看大片同样重要，工作之余玩玩游戏，甚至比看电影来得更自然。因此要满足这些需求，PS4绝对是当仁不让的选择。

　　索尼官方指定无线耳机（Wireless StereoHeadset 2.0）

　　玩游戏需要震撼的音效，但是又不能影响到家人休息，因此一款无线耳机就显得重要起来。市场上有很多款无线耳机，但我推荐的是索尼官方指定的PS4无线耳机Wireless Stereo Headset 2.0。这是第一代产品PS3指定耳机Wireless Stereo Headset的升级版，它不仅在造型上与PS4相互呼应，还能通过USB转换器和PS4连接，可以直接调节音量、设置静音。Wireless Stereo Headset 2.0对7.1声道虚拟环绕音效的完善支持，尤其在一些大型游戏时更能让用户有淋漓尽致的感觉。耳机的麦克风部分则拥有专业的降噪技术，保证游戏中精准的语音质量。

　　Dell U2415显示器

　　书房不比客厅，娱乐设备要求的是小巧不占地方。显示设备的选择需要同时满足电脑和PS4的连接，因此我选择的是Dell的24英寸显示器U2415。U2415采用了16：10对比度IPS面板，原生支持1920x1200分辨率，提供了178°x178°超宽视角范围。相比上一代产品U2414H，U2415最大的区别在于色域方面，从原先的85%，96% sRGB变成了现在的91%，99% sRGB。在易用性上，U2415可根据需要倾斜、沿枢轴转动、侧转显示器和调节其高度以达到最佳舒适度，亦能轻松连接PC和外围设备。U2415提供2个HDMI(MHL)端口、1个DisplayPort和1个迷你DisplayPort。而且，显示器背面的USB 3.0端口提供快速供电能力，还能够轻松为智能手机等设备充电。

　　茶室/听音室篇

　　解决方案：重点以Hi-Fi级产品进行搭配，打造惬意的高品质听音环境。

　　在很多人眼中，书房的功用就是工作与学习，在书房里面除了书之外，数字设备恐怕只有电脑了。然而别墅主人和我们交流沟通时，却透露出他对于书房的另外一个定义：游戏室。

　　天龙DCD-710AE CD机

　　茶室、听音室之类的室内环境看似离普通人还很远，但其实在现在很多家装风格当中，这样的空间已经慢慢地独立出来，空间里往往有着足够轻松的布置，让人在完全放松的状态，惬意地享受高品质的音乐。基于这样的需求，天龙的DCD-710AE可以成为CD播放机的首选，漂亮的造型设计首先就能给人留下深刻印象，而在音频处理环节，包括AL24处理器的配置、高精度DAC搭配在内的Hi-Fi级专业电路设计能够确保音频信号的纯净。用户还能够通过USB输入端口，在DCD-710AE上直接播放U盘、MP3等存储设备当中的多媒体内容，进一步扩展专业CD机的适用范围。

　　天龙PMA-710AE前级功放

　　搭配DCD-710AE，天龙自家的PMA-710AE前级功放当然是最佳方案（两者往往也搭配一起销售），它内置的放大器具备High-Current Single Push-Pull Circuit（超高电流单端推挽电路）技术，用以保证音频的细节与整体的平衡感，而PMA-710AE内部专业的大功率集成电路设计方式，则能够对高品质音频信号源有更完善的支持。在使用当中，PMA-710AE对各种设备的连接都有全面的支持，另外通过PRC OUT等插孔，PMA-710AE未来还有进一步升级的空间。

　　Bowers&Wilkins PM1

　　Hi-Fi级的CD机与功放组合，自然需要有顶级的扬声器来展现声音的魅力，B&W的PM1从发布以来获得赞誉不断，得到无数发烧友的青睐。它小巧的箱体采用了全新的构造，增强了硬度与稳定性；同时它运用多项创新技术，鹦鹉螺导管式高音单元、碳纤维强化铝制半球型振膜打造中音和低音单元，再加上分频器、填充物等各个部件，实现广阔的音域与让人惊艳的感染力，既然要打造自己的听音室，一套顶级的Hi-Fi设备永远都不会过时。

　　谈多楼层家庭背景音乐搭配

　　家庭背景音乐系统，就是通过专业布线，将声音源信号接入各个房间及任何需要背景音乐系统的地方（包括浴室、厨房及阳台），通过各房间相应的控制面板独立控制在房内的背景音乐专用音箱，让每个房间都能听到美妙的背景音乐。通俗地说，就是在任何一间房子里，包括客厅、卧室、厨房或卫生间，均可布上背景音乐喇叭线，通过1个或多个音源与该系统相连接，就可以让每个房间都能听到美妙的背景音乐，当然，如果有的房间不想听也完全可以，因为，每个间房都单独安装了控制面板，可以独立控制这间房的开关，还可调节音量大小和高低音效。

　　将音乐带到你家中的每一个角落，这是家庭背景音乐系统的最大价值。不管你家中需要的是简单的音乐、或是专业的的音乐、亦或是某个时间段某个房间的播放，它都可以满足你。安装操作非常简单，让我们一起来看看如何为这套房子营造的无隙音乐的方法吧。

　　在家庭背景音乐系统方案的采用上，我们需要根据房间的多少和户主的需求来看，如果是多楼层的别墅户型，一般有四种方案可选。

　　方案一：

　　这算是最基本的一种设计方式，适合餐厅、厨房、卫生间或厨房等独立空间，比如只考虑在餐厅吃早餐和晚餐时听音乐，宜采用此方案。这个方案只需一台普通背景音乐功放和若干只吸顶音箱即可；卫生间空间不大，1~2只即可，厨房或餐厅，不超过20平方米的面积，2只足够了。如果在30米左右，可考虑增加为4只。

　　方案二：

　　这是针对多个房间的方案。功放采用集中控制方式同时控制多个房间，比如卫生间、餐厅厨房、书房等。这种方案就不能采用上面方案中的普通背景音乐功放，而要选择可分区控制功放。这个系统最重要的特点是可以通过可分区控制功放分别独立地控制各个房间的播放。需要音乐的房间就播放，没人的房间可直接关闭背景音乐。也可以各个房间同时播放，但是只能收听相同的节目。这个系统的结构简单、施工并不复杂、经济且实用。

　　方案三：

　　以上两种方案还不算是完全的分区控制系统，如果想同时在地下层房间听广播，首层房间听音乐，二层房间上网的同时播放在线音乐，三层房间播放英语教学课程，那么可以选择本方案。在采用本方案后，各个房间不但可以独立控制，而且各个房间可以收听到完全不同的节目。功放可同时输入MP3、CD、DVD、FM等节目并向不同的房间分别播放，真正做到各房间各取所需，自得其乐，互不干扰。

　　方案四：

　　此方案功能与方案3比较类似，但是在功能上更加高级，各个房间都可以加入自己的节目，比如MP3、CD等。各房间还设有开关，可单独控制音量、平衡、低音等。不过由于这个方案比较高阶，因此设计施工上比较复杂，需要请到非常专业的公司来施工设计。

　　针对此套户型，我们宜选用第三种或第四种方案，以房屋每层居室的功能性不同，我们可以在每一层的入口处设置控制中心，以方便播放不同类型的音乐，比如地下室的健身房适宜放一些激烈或舒缓的音乐，在二层的茶室适合播放一些轻音乐。同时，我们需要每个房间都能单独调节声音的大小，这样我们的操作自主性更大。

　　TIPS 线材选择和布线

　　一般家庭，首先要选好卫生间、厨房、餐厅天棚上安放吸顶音箱的位置，布线时可沿吸顶音箱分布位置铺设一条音箱线即可，对线材的要求不高，100芯音箱线完全可满足需求，安装时采用并联的方法连接。

　　智能化窗帘及灯光系统

　　灯光照明和窗帘是每一个家庭都不可或缺的设备，概括而言，它们的功能都是实现对光线的控制。对于普通的家庭而言，灯光控制大多只是简单的开关，仅能对灯具的开闭进行控制，最多以单/多联双控开关实现特定区域的串联控制；而窗帘则更为简单，除了款式的不同，控制上基本以“全手动”一统天下。对于本专题所面对的这个户型，全宅都采用了智能化的灯光和窗帘控制系统。

　　什么才是好的灯光控制系统？

　　良好的照明，适宜的灯光设计带给人们完全不同的心理感受。灯光设计师通过灯光的明暗、隐现、抑扬、强弱等有节奏的控制，采用透射、反射、折射等多种手段，创造出或者温馨柔和、宁静幽雅、怡情浪漫，或者富丽堂皇、欢乐喜庆等不同艺术情调满足不同的需求，为人们的生活环境增添了丰富多彩的情趣。现代电子的发展也能把系统控制做的更强大灵活，使得一键控制场景得以实现。

　　灯光控制是一门比较高端的技术。好的设计师好要有良好的色彩学，美学，心理学。他们对灯源，灯具和控制系统都要有很好的了解。有了亮度，色温，形状不同的灯源，有了外形，大小，功能各异的灯具，有了功能强大，灵活，可靠的灯光控制设备，艺术灯光设计师可以大展身手，可以给我们带来全新的享受。

　　目前，国外的灯光设计师已经成为室内设计不可或缺的一部分，特别才酒店，豪宅，会所，高级零售店等场合，一定会请专业灯光设计师根据客户的要求和功能场合，选择合适的灯源，灯具，设计不同的灯光照明系统，来满足高端要求。在中国，最近几年，专业灯光设计也开始受到重视，给我们带来更多好的设计作品。

　　一个完整的灯光控制系统有三部分组成：灯源，灯具和控制系统组成。早期的灯光控制系统是回路控制，而智能场景控制是艺术调光的最必须。不是所有的灯都可以调光，也不是一个调光器可以调所有的可调灯源。可调光的灯源最常见的有白炽灯，电感低压灯，冷阴极灯，霓虹灯，电子低压灯。现在荧光灯和LED灯也可以调光，但必须是带可调光的电子镇流器。不同色温的灯带来温暖或冷艳的感觉，需要根据场合来精心选择。

　　智能灯光控制系统的功能主要实现对住宅内外灯光的各种智能控制与管理功能，具体地说主要实现灯光一对一开关控制、双控、多控、群控，全部及局部区域灯光全开全关以及不同房间生活区域的一键式快捷灯光场景控制功能，以及楼道、过道等公共区域灯光的“人来灯亮，人走灯灭”的感应控制及开后自动延时关闭等功能，以及多时段定时控制，集中无线遥控控制，甚至通过打电话、发短信、手机客户端软件、平板电脑、普通PC电脑远程控制等多种智能控制方式。一套完善的灯光控制系统应该具备以下大部分功能：

　　1)区域控制加集中控制，可以区域控制，也可以一键控制整个楼宇的灯光。

　　2)带背光刻字的控制按钮，可以实现红外，无线或触摸屏控制。

　　3)场景控制+控制逻辑，实现一键场景控制和一键多用功能。

　　4)程序控制/天文时钟日程表控制，可以定时自动触发场景。

　　5)可简单扩展和第三方系统的集成能力：通过通用的通讯接口可与诸如家庭影院，背景音乐，安防门禁系统等集成。

　　6)可以和电动窗帘无缝连接，模式控制包括一起控制灯光和自然光。

　　7)远程网络管理，客户通过网络远程观察和控制家里的灯光，安防等系统。

　　8)应急照明和掉电恢复，调光模块故障灯光自动全亮。

　　灯光控制实战方案：

　　整个家庭共26路灯光，分布在餐厅、客厅、花厅、书房、多个卧室。灯光控制是用户最经常进行的操作控制之一，整套系统在传统的开关面板控制基础上，提供了通过10寸触摸屏对其进行控制。该系统功能特点如下：

　　1 支持传统的开关面板单一控制；

　　2 支持触摸屏对其进行控制；

　　3 支持定时控制功能。

　　智能家居灯光强电控制箱，主要实现所需控制灯光回路的集中智能控制与管理，以响应来自各种人机控制界面的控制指令实现灯光的智能控制，例如遥控器、智能面板、液晶多功能面板、平板电脑、手机、普通PC电脑等都可以通过有线或无线信号实现对灯光的各种智能控制。为了便于维护与管理，此案例分别在一层与二层各安装一只智能家居灯光强电控制箱。此案例，因为控制灯光数量较多，而灯光回路比较集中，所以，全部采用灯光强电回路集中布线的方式，当然，也可以根据实际情况，灯光较少的区域采用传统灯光强电分散式布线方式，灯光较集中的区域，例如：客厅，餐厅等区域采用强电集中布线的方式。

　　液晶智能触摸面板主要实现各个生活区域的灯光，空调、电视机、影碟机等各种电器，电动窗帘门及电动投影幕，背景音乐，安防报警等智能家居系统的集中控制与管理，根据实际的安装生活区域，编址不同的控制对象与各种区域场景功能，液晶智能触摸面板可最多设置5个不同页面以及每个页面最多5个触摸按钮，也可通过某一按钮进入特定设备控制专用界面，例如：电动窗帘及背景音乐等专用控制界面；此区域的液晶智能触摸面板，主要实现客厅、楼道、过道三个区域的灯光集中控制与各种联动场景控制，最主要包括“入场、娱乐、影院、上楼、休息”等一键场景功能。

　　公共区域

　　在楼梯以及玄关处，为方便灯光控制与智能管理，可以采用人体红外感应控制功能，实现“人来灯亮，人走灯灭”的功能；而楼道区域因空间局限，无法安装吸顶智能转发器，所以，采用灯光开启后延时1分钟自动关闭，当要上楼时，只要按“上楼”或“休息”场景键，楼道灯光及二楼过道灯光自动打开，1分钟后楼道灯光自动关闭，二楼过道人体探测器检测不到有人活动时，同样会自动关闭二楼过道灯光；当按“休息”场景键时，除了自动开启楼道与二楼过道的灯光以外，一楼公共区域（一楼花园、过道、客厅、餐厅、厨房等区域）的灯光会同时全部关闭。

　　此区域液晶触摸智能面板除了实现“回家、离家、上楼、迎宾、送客”等场景控制功能以外，还实现了对玄关、客厅、楼道、走廊、花园、餐厅、厨房、车库等区域的主要照明灯光一对一控制与场景群控功能，因为此案例的餐厅与厨房以及车库分别在主别墅左右两边，为方便就餐或夜间外出，故在此区域液晶触摸智能面板上增加对以上区域灯光异地控制的智能照明功能。

　　玄关吸顶式智能转发器，除了红外感应控制与无线射频遥控接收并转发功能以外，另外一个重要的功能，就是万能红外遥控学习，它可万能学习最多9种不同红外家电的各种红外指令，而且每种家电最多可学习19个不同红外指令强大功能。此功能，主要实现各种家电的联动场景控制与远程开关控制，此案例，主要实现对玄关旁边的客厅立式空调进行远程控制，这样，只要发一个短信，或者打个电话，就可以提前把家里的空调提前打开。

　　主卧

　　安装在主卧床头的液晶触摸智能面板，主要实现对主卧，主卫，衣帽间等主卧区域灯光，电动窗帘，背景音乐，休息布撤防等功能智能管理与控制，首页液晶触摸界面主要实现“阅读、剧场、浪漫、起夜、睡眠”等一键式灯光，窗帘，音乐，安防联动场景功能，在内页可以实现主卧区域每一路灯光、电动窗帘的单独开关控制，对主吊灯的灯光亮度调节，以及主卧及主卫背景音乐的单独开关与音量调节，音源切换（4个不同音源，CD、TV、MP3，FM）；同时，为了方便业主晚间有事下楼或者到别的生活区域，所以，还增加了对客厅、过道、餐厅及厨房、以及车库区域智能照明控制功能。

　　次卧

　　安装在次卧床头的液晶触摸智能面板，主要实现对次卧，次卫，衣帽间等次卧区域灯光，电动窗帘，背景音乐，休息布撤防等功能智能管理与控制，首页液晶触摸界面主要实现“进门、剧场、浪漫、起夜、睡眠”等一键式灯光，窗帘，音乐，安防联动场景功能，在内页可以实现次卧区域每一路灯光、电动窗帘的单独开关控制，对主吊灯的灯光亮度调节，以及次卧及次卫背景音乐的单独开关与音量调节，音源切换（4个不同音源，CD、TV、MP3，FM）；同时，为了方便业主晚间有事下楼或者到别的生活区域，所以，还增加了对客厅、过道、餐厅及厨房、以及车库区域智能照明控制功能。其功能设置跟主卧液晶智能触摸面板基本一样。

　　安防系统很重要

　　家庭的安全防护是生活至关重要的部分，也是本案例中要求较高的一个方面。尤其是对于别墅住宅用户，由于别墅的住宅面积通常比较大、一般皆为2层以上，同时包含有车库、花园、多个大型阳台等，因此对别墅的安全监控点较多，对安防的要求因此也较高。

　　针对本案例，我们建议在首层的大门以及后门外均安放两台匀速球摄像机作监控，除此之外，在露台，楼梯间以及别墅花园以及大门口另外再分别设置固定监控摄像头。整套安防设备功能全面，拥有包括手机视频查看以及录像等功能。详细功能如下：

　　1.手机视频查看

　　本方案中，配置了1台手机视频主机，用于4路视频的手机远程视频查看。同时还可通过计算机实现远程视频管理和查看。无论在什么地方、什么时间，只要打开手机即可看到家人。

　　2.视频录像存储功能

　　本方案采用嵌入式硬盘录像机，可同时接入4路视频进行24小时全天候录像，该录像机操作使用简单，具有非常高的稳定性和可靠性。同时配备了1个500GB的专用监控硬盘，可循环储存30天以上监控视频录像。录像机配置网络功能，可以远程用电脑回放录像资料。

　　3.智能报警功能

　　对于别墅的报警功能，将采用G310智能报警主机，能实现多区域的红外感应报警、门磁感应报警，当报警被触发，可在15秒内拨出指定的报警电话通知业主（可预存4组电话）。红外感应器和门磁感应器均采用无线设计，无线布线安装，简单方便。

　　4.高清摄像

　　分别在房子的露台处配置红外枪型摄像机，对露台处进行视频监控。安装在门口处的摄像机为专用飞碟型摄像机，小巧美观，用于对门口处监控。而在客厅安装的摄像机，除了可以做安全监控外，还可满足业主与家人的亲情查看。即使出差在外地，也可通过网络随时看到家人的状况。

　　5.移动探测器

　　在设防后，若有人从阳台入侵，它便向安防系统发送信号，安防系统再通过电话向主人发出入侵警告。

　　其他安全

　　除了常规意义上的安防之外，本套系统还准备了燃气泄露探测器、漏水探测器等安全监控设备。其中，煤气泄漏探测器安装在炉灶的上方，漏水探测器在厨房洗衣机的背部，阳台安装移动探测器。各设备的功能如下：

　　1)燃气泄露探测器可在厨房发生燃气泄露时，自动启动排气扇，并通过电话向主人发出燃气泄露警告。

　　2)漏水探测器安装在厨房洗衣机附近，当水管发生漏水时，通过电话向主人发出漏水警告。
